Die E-Feld-Sonde

Abgrenzung

Die E-Feld-Sonde ist eine breitbandige Antenne, welche die elektrische Komponente des Signals empfängt.

Damit ist sie quasi das Gegenteil von Rahmenantenne und Loop, die beide besonders schmalbandige und selektive Antenne sind und die magnetische Komponente empfangen.

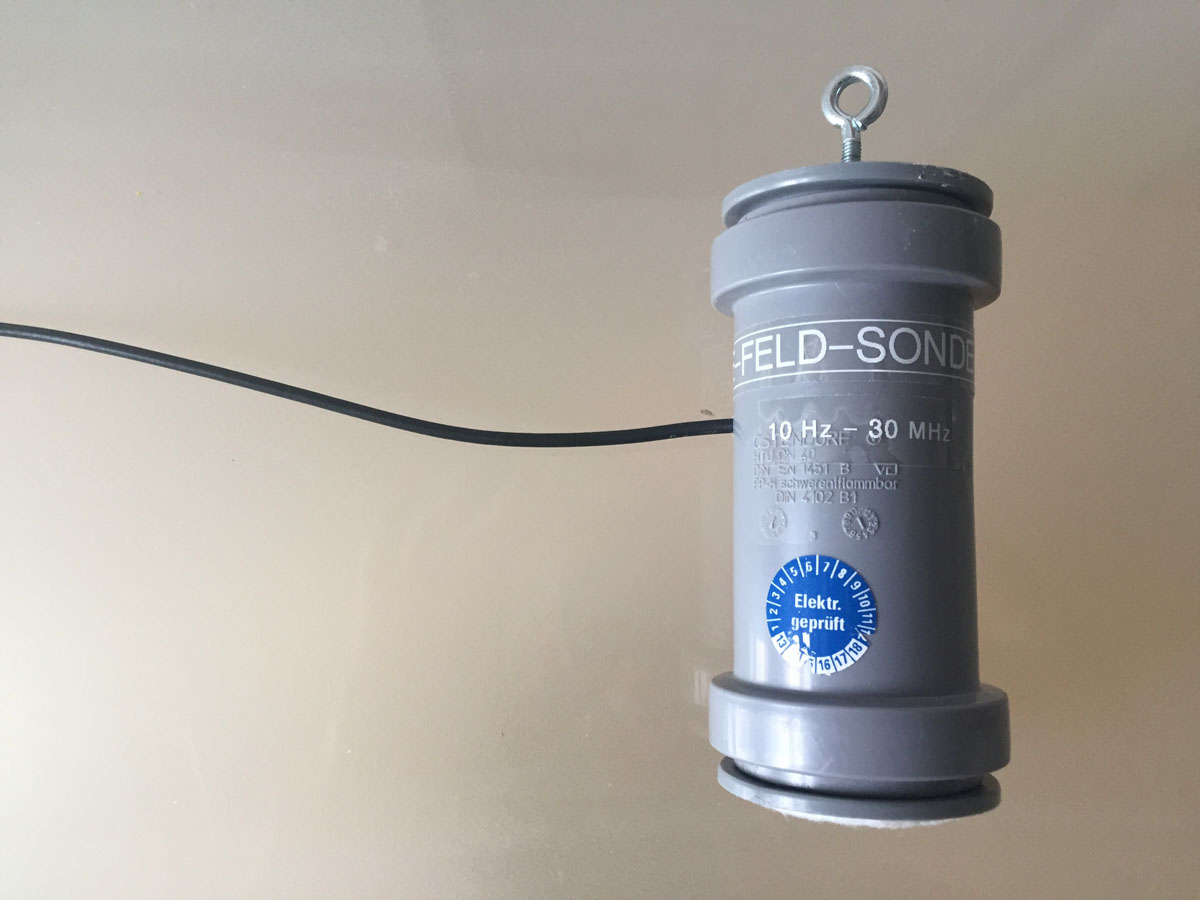

Auf der Abbildung sehen Sie die selbstgebaute E-Feld-Sonde des Autors.


E-Feld-Sonde von Daniel Möller - © 2016 fading.de

Einsatzbegebiet

Die Breitbandigkeit der Antenne hat besondere Vorteile für besondere Anwendungsfälle.

Sie kommt immer dann zum Einsatz, wenn der Empfänger ein breitbandiges Eingangssignal fordert.

Ein solches Einsatzgebiet ist beispielsweise ein SDR, der einen großen Frequenzbereich empfängt. Schauen Sie sich beispielsweise den Web-SDR der Uni Twente an. Er empfängt den Frquenzbereich von ca. 1 kHz bis 30 MHz - und zwar alle Frequenzen gleichzeitig! Im Wasserfall-Spektrum können sich die einzelnen Nutzer ihr Frequenz anklicken und hören. Dieser Empfänger verlangt also nach einer Antenne, die nichit selektriv ist, sondern in diesem Beipiel von 1 kHz bis 30 MHz durchgängig etwa gleich gut empfängt.


Funkionsweise

Strenggenommen handelt es sich nicht um eine klassische Antenne, sondern um einen breitbandigen HF-Detektor.

Unter Antenne versteht man ein abgestimmtes Bauteil mit dem Zweck, selektiv einen bestimmten Frequenzbereich zu verarbeiten. Genau das tut die E-Feld-Sonde nicht. Ihre Grenzfrequenzen, zwischen denen sie arbeitet, sind lediglich bauartbedingt bestimmt.

Konkret handelt es sich um einen empfindlichen Breitbandverstärker, der das hochfrequente elektrische Spannungspotential zwischen einer elektrisch leitenden Fläche und dem Massepontential misst, verstärkt und das gesamte Frequenzspektrum über einen Ausgang an z.B. ein Koaxkabel abgibt. Damit werden also alle Frequenzen im Arbeitsbereich des Verstärkers gleichzeitig und nicht selektiv verstärkt.

In der Praxis kann die leitende Fläche z.B. als Teleskopantenne oder eine kleine Kupferfläche ausgeführt sein. Der meiest mehrstufige Verstärker arbeitet oft mit empfindlichen Feldeffekttransistoren. Der Ausgang wird dann meist über eine Zwangsanpassung auf etwa 50 oder 75 Ohm gebracht, damit ein Koaxkabel direkt angeschlossen werden kann.

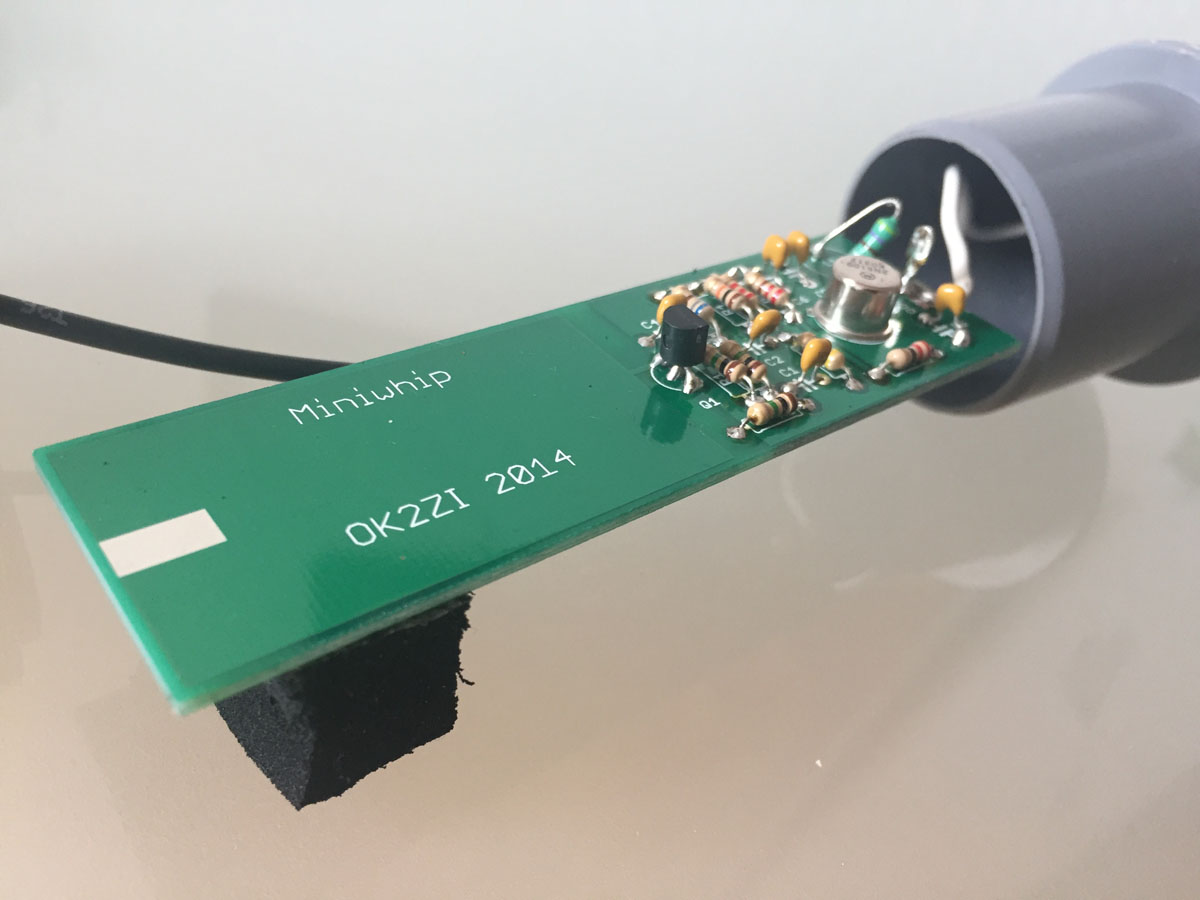

Innenleben der E-Feld-Sonde - © 2016 fading.de

Technisch interessierte finden bei pa3fwm.nl das Prinzipschaubild sowie auf www.dl4zao.de eine ausführliche technische Betrachtung und den Schaltplan.

Diese Sonden gibt es gelegentlich günstig als Bausätze zu kaufen.
